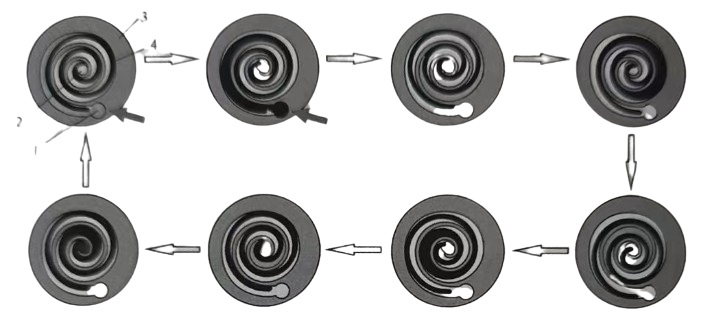

下图最外圈的基元容积1随主轴的转动而逐渐张开，气体从进气口进入空压机腔内，进入的气体量随转角的增大而增大，进而达到最大值。随着主轴的继续转动和开口的逐渐关闭，基元容积1的容积又有所减少，吐出少量气体，最后形成封闭容积。同时，在关闭基元容积1的过程中，相对基元容积2来说，是一个容积逐渐增大的过程，气体从进气口被吸入基元容积2。
当最外的吸气腔形成封闭容积并开始向中心推进时，另一个新的吸气腔同时又开始形成，并重复进行上述过程。当一个工作腔完成一次吸气、压缩、排气过程，如图中的涡圈圈数为3时，则主轴约需旋转4圈。事实上，不论空压机的涡圈圈数是多少，每一转都完成一次吸气一排气的过程。由于涡旋空压机存在多对基元容积，故同一时间，涡旋空压机均有某些基元容积在吸气或压缩或排气。所以，涡旋空压机的吸气、压缩和排气是同时进行的。
