单螺杆空压机介绍

作者:阿特拉斯科普柯来源:未知时间:2024-07-30 11:31:10 次浏览

信息摘要:

单螺杆和双螺杆仅一字之差,很容易让人联想到系出同门,误以为单螺杆与双螺杆是近亲。但实际上这两种类型的 空压机 无论是原理还是结构,都有非常明显的不同。两者只是在成套

      单螺杆和双螺杆仅一字之差,很容易让人联想到系出同门,误以为单螺杆与双螺杆是“近亲”。但实际上这两种类型的空压机无论是原理还是结构,都有非常明显的不同。两者只是在成套后的结构、布局和工作流程上大体相同,而且在产品的应用范围上高度重叠,互为竞争机型。
      单螺杆空压机的雏形来自于蜗杆传动装置。1960年,法国人辛麦恩在此基础上提出了单螺杆的具体结构。1962年试制出第一台样机,该机转速为5000r/min、功率7.46kW,经受了1000小时以上的寿命考验。
      单螺杆空压机,顾名思义,相对于双螺杆空压机,单螺杆空压机只有一根螺杆,其螺杆同时与两个或两个以上的星轮合。螺杆型面、星轮端面、螺杆两端盖板共同围成若干封闭容积,实现气体的压缩。

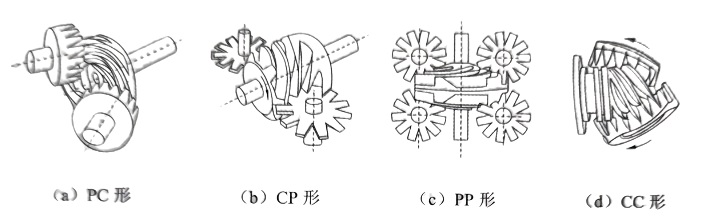

      螺杆和星轮根据其外形可分为圆柱形C和平面形P,这两种类型如下图4种形式的单螺杆空压机:CP形、PC 形、PP 形、CC 形。
      CP形是最常见的单螺杆空压机形式,我们在以下的讲解中也仅以此种形式的单螺杆空压机为例。
      CP形单螺杆空压机的结构:由一个圆柱螺杆和两个对称分布的平面齿轮组成啮合副,装在机壳内。螺杆螺槽、机壳内壁和星轮齿构成封闭容积。机壳上除了进、排气孔口外,与双螺杆机类似,还开有喷液口,将油、水或制冷液喷入工作腔内,起到密封、冷却、润滑的作用。
      此外,单螺杆空压机主机还有机壳、星轮支架及轴承等部件。在制冷空压机中,通常还有滑阀用于调节空压机的排气量。
      两个星轮片将螺杆齿槽分为上、下两个区域,上、下两个区域的压缩腔分别同步、对称的实现空压机进气、压缩和排气。
      按照机械原理,单螺杆空压机中,螺杆、星轮啮合副相当于一对蜗轮、蜗杆。螺杆相当于一根齿槽更深的多头蜗杆,星轮则相当于厚度更薄、齿更长的蜗轮。
